راهنمای جامع چاپ و مارکینگ روی لوله برق و لوله خرطومی در خطوط اکسترودر
چاپ روی لوله برق و لوله خرطومی به دلیل تولید پیوسته در خطوط اکسترودر، نیازمند سیستم‌های چاپ متراژ‌زن اتوماتیک (Meter Marking) و جوهرهای پایه حلال ضد سایش روی PVC و پلی‌اتیلن است. در صنایع تولید لوله برق، درج مشخصات فنی، سایز، نام برند، استاندارد ساختمانی و شماره متراژ (۱ متر، ۲ متر…) الزامی قانونی و فنی محسوب می‌شود. در این مقاله تخصصی، تمامی راهکارهای چاپ روی لوله‌های صیقلی PVC/UPVC، لوله‌های شیاردار خرطومی و تجهیزات مورد نیاز خطوط اکسترودر را بررسی می‌کنیم.
تجهیز خطوط بسته بندی به راهکارهای مدرن چاپ، نیازمند شناخت دقیق توانمندی‌های سخت‌افزاری دستگاه است. بررسی مشخصات فنی انواع جت پرینتر به تولیدکنندگان کمک می‌کند تا متناسب با سرعت نوار نقاله و جنس بسته‌بندی، دقیق‌ترین تکنولوژی چاپ را برای درج اطلاعات متغیر انتخاب کنند.
نحوه چاپ متراژ‌زن (Meter Marking) و سینک شدن با خط اکسترودر
در درج شماره متراژ اتوماتیک روی لوله برق، اتصال شفت انکودر (Shaft Encoder) به خروجی اکسترودر برای محاسبه دقیق طول لوله و جلوگیری از فشرده یا کشیده شدن چاپ الزامی است.
- مکانیزم متراژ‌زنی اتوماتیک: نرم‌افزار دستگاه جت پرینتر با دریافت پالس‌های دقیق از چرخ انکودر تماس‌یافته با لوله، در فواصل دقیق ۱ متری (یا فواصل دلخواه)، شماره متراژ را به صورت خودکار یک واحد افزایش می‌دهد (1m, 2m, 3m, …).
- همگام‌سازی فرکانس پاشش با سرعت کشش (Haul-off Speed): سرعت خروجی لوله از دستگاه کشنده (کِشنده اکسترودر) ممکن است دچار نوسان شود. انکودر با ثبت لحظه‌ای سرعت، فرکانس نازل‌ها را طوری تنظیم می‌کند که وضوح و طول عبارات چاپ‌شده در طول کیلومترها تولید کاملاً یکنواخت بماند.
چالش چاپ روی لوله خرطومی (Corrugated Pipes) و سطوح شیاردار
چاپ روی سطح ناهموار و کنگره‌ای لوله‌های خرطومی نیازمند افزایش فاصله پرتاب قطره (Throw Distance) یا استفاده از جت پرینترهای CIJ و لیزری است.
- افت کیفیت در فاصله‌های متغیر: لوله‌های خرطومی دارای پستی و بلندی‌های متوالی هستند. اگر فاصله هد تا لوله بیش از ۵ میلی‌متر باشد، قطرات جوهر پخش شده و حروف تار می‌شوند.
- راهکار استفاده از فناوری CIJ: سیستم‌های جت پرینتر پیوسته (CIJ) به دلیل پرتاب بافشار قطرات جوهر تا فاصله ۱۲ الی ۱۵ میلی‌متر، بهترین گزینه برای چاپ بدون تاری روی برجستگی‌ها و فرورفتگی‌های لوله خرطومی به شمار می‌روند.

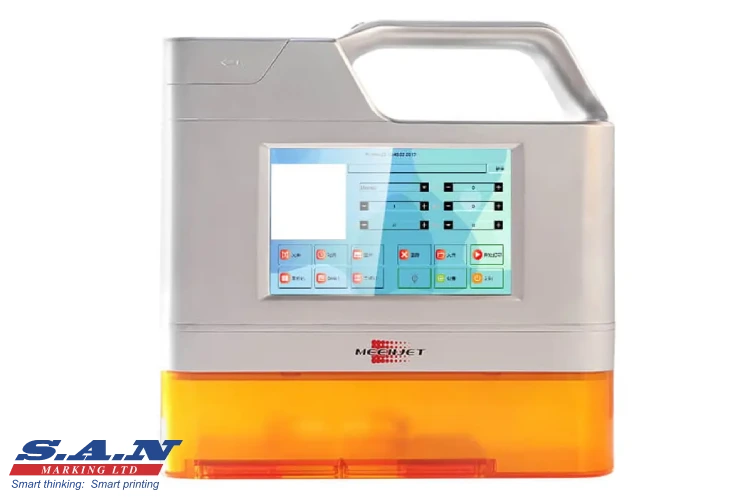

در کارگاه‌ها یا خطوط تولیدی که محصولات دارای ابعاد بزرگ هستند، استفاده از تجهیزات پرتابل اولویت دارد. به‌کارگیری یک جت پرینتر دستی استاندارد این امکان را به اپراتور می‌دهد تا بدون نیاز به نوار نقاله، اطلاعاتی مانند سری ساخت و بارکد را با وضوح بالا روی سطوح مختلف درج نماید.
انتخاب پایه جوهر مناسب برای لوله‌های PVC ،UPVC و گالوانیزه
برای ماندگاری چاپ روی شلنگ‌ها و لوله‌های صیقلی PVC و فلزی، باید از جوهرهای پایه حلال سنگین (Heavy-Duty Solvent Inks) با مقاومت بالا در برابر سایش حین لوله‌کشی استفاده شود.
- لوله‌های PVC و UPVC سخت: این لوله‌ها دارای سطح کاملاً غیرقابل نفوذ و بعضاً چرب هستند. جوهر حلال مخصوص شیشه و پلاستیک‌های سخت ظرف ۱ الی ۲ ثانیه در بافت سطحی PVC نفوذ کرده و چسبندگی دائمی ایجاد می‌کند.
- مقاومت در برابر سایش ساختمانی: لوله‌های برق حین حمل‌ونقل و عبور از داخل دیوارها متحمل اصطکاک بالایی می‌شوند؛ جوهر انتخابی باید در برابر خراشیدگی و رطوبت کاملاً مقاوم باشد.
- لوله‌های فلزی گالوانیزه: برای این لوله‌ها استفاده از جوهرهای حلال زودخشک با خاصیت ضدچربی الزامی است.
برای مجموعه هایی که به دنبال حذف کامل هزینه‌های مربوط به جوهر و کارتریج هستند، فناوری حکاکی نوری بهترین جایگزین است. استفاده از جت پرینتر لیزری باعث ایجاد چاپ‌های دائم و بی‌نیاز از مواد مصرفی روی انواع ظروف پلاستیکی و فلزی می‌شود.
مقایسه فناوری‌های چاپ روی لوله برق در خطوط صنعتی
دستگاه‌های CIJ برای خطوط پرسرعت و شبانه‌روزی اکسترودر، و دستگاه‌های TIJ برای کارگاه‌های کوچک با تیراژ محدود مناسب هستند.
| فناوری چاپ | سرعت همگام‌سازی | فاصله مجاز هد تا لوله | هزینه مواد مصرف | کارایی روی لوله خرطومی |
|---|---|---|---|---|
| CIJ (پیوسته) | بسیار بالا (تا ۳۰۰ متر/دقیقه) | بالا (۱۰ تا ۱۵ میلی‌متر) | بسیار پایین در تیراژ بالا | عالی (به دلیل فشار پرتاب قطره) |
| TIJ (کارتریجی) | متوسط (تا ۶۰ متر/دقیقه) | کم (۱ تا ۵ میلی‌متر) | متوسط (کارتریجی) | متوسط (نیازمند تنظیم دقیق فاصله) |
| حکاکی لیزری (CO2) | بسیار بالا | متغیر (با لنز فوکوس) | صفر (بدون جوهر) | عالی (حکاکی دائمی روی PVC) |

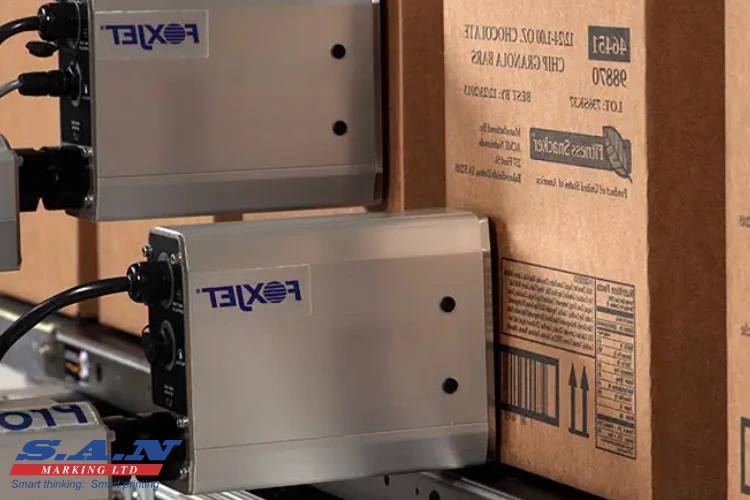

در کارخانجات بزرگ با حجم تولید بالا، ثبات کیفیت چاپ در تمام طول شیفت کاری اهمیت حیاتی دارد. نصب یک جت پرینتر صنعتی روی خطوط اتوماتیک، سرعت و دقت فوق‌العاده‌ای را در چاپ حکاکی یا جوهری روی انبوه محصولات فراهم می‌سازد.
در صنایع غذایی و دارویی، خوانا بودن مشخصات زمان تولید روی محصولات اهمیت قانونی و نظارتی دارد. انتخاب یک دستگاه تاریخ زن با رزولوشن مناسب باعث می‌شود اعداد و حروف درج‌شده حتی در فونت‌های بسیار کوچک دچار تاری نشوند و ماندگاری بالایی داشته باشند.
چک‌لیست تجهیزات ضروری برای نصب جت پرینتر روی خط اکسترودر لوله
پیش از راه‌اندازی سیستم چاپ روی خط اکسترودر، ۵ قطعه سخت‌افزاری زیر را باید آماده کنید:
- شفت انکودر صنعتی مجهز به چرخ ژلاتینی: جهت سنجش دقیق متراژ لوله و هماهنگی با کشنده.
- پایه و هولدر ضد لرزش: جهت ثابت نگه‌داشتن هد در برابر تکان‌های خروجی اکسترودر.
- سنسور چشمی تشخیص ابتدا و انتهای لوله (Photocell): برای شروع مجدد متراژ‌زنی با ورود هر شاخه لوله جدید.
- جوهر حلال زودخشک ضد سایش: مناسب برای نفوذ در پلاستیک‌های صنعتی PVC و پلی‌اتیلن.
- باکس محافظت از غبار (IP Rating): جهت جلوگیری از ورود ذرات PVC و پودر پلاستیک به نازل‌های دستگاه.
سوالات متداول
۱. چگونه می‌توان روی لوله برق شماره متراژ (Meter Marking) دقیق چاپ کرد؟
با نصب شفت انکودر روی خط کشنده اکسترودر و فعال‌سازی قابلیت Counter / Metering در نرم‌افزار جت پرینتر، دستگاه با هر ۱ متر حرکت لوله، اعداد متراژ را به صورت اتوماتیک افزایش می‌دهد.
۲. بهترین نوع جوهر برای چاپ روی لوله‌های PVC و UPVC چیست؟
جوهرهای پایه حلال زودخشک (Fast Dry Solvent) با غلظت بالای رزین چسبنده بهترین گزینه هستند؛ زیرا در اثر اصطکاک لوله‌ها روی یکدیگر یا خراشیدگی‌های ساختمانی پاک نمی‌شوند.
۳. چرا چاپ روی لوله‌های خرطومی دچار تاری و عدم شفافیت می‌شود؟
به دلیل سطح کنگره‌ای و ناهموار لوله خرطومی، فاصله نازل تا فرورفتگی‌ها زیاد می‌شود. برای رفع این مشکل باید فاصله هد را تا حداقل ممکن (زیر ۳ میلی‌متر) کاهش داد یا از دستگاه‌های CIJ با فشار پرتاب بالا استفاده کرد.
۴. آیا جت پرینتر لیزری برای خطوط تولید لوله PVC مناسب است؟
بله؛ لیزرهای CO2 یا UV بدون نیاز به هیچ‌گونه جوهر و حلال، با تغییر رنگ میکرونی سطح PVC چاپ‌های کاملاً برجسته، دائم و بی‌نظیری را با سرعت بالا ایجاد می‌کنند.
